导向元件
导柱和导套根据ISO/DIN标准设计，采用标准化的直径及其配合公差，很容易安装和更换。导柱尺寸一致且质量稳定，端部带有锥度，可以简单快速地从导套上出入-并且保持很高的精度，同时也保证了很高的效率。一个固定或活动的导套保持/定位系统，允许在没有预紧力情况下滚动导柱可以从中退出。
滑动导套
- 适用于长行程高负载情况，配合直径15-63mm的导柱，在限速范围内使用
- 表面镀铜，自润滑导套

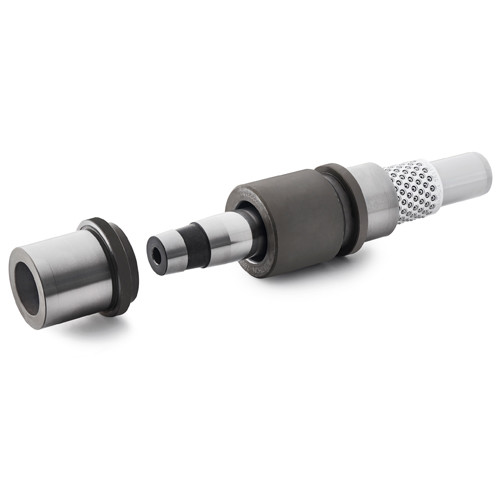

滚动导套
- 顺畅、无间隙运动（预载荷）

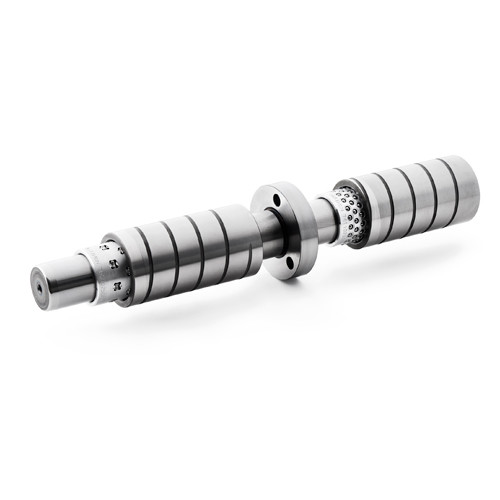

- 滚珠导套：导柱直径3-63mm，轴向和旋转运动。材质有铝、铜和塑料。可高速使用。
- 滚柱导套：导柱直径15-63mm，轴向运动。高刚度，耐冲击，根据承载载荷选择滚柱尺寸。材质有铝和铜。

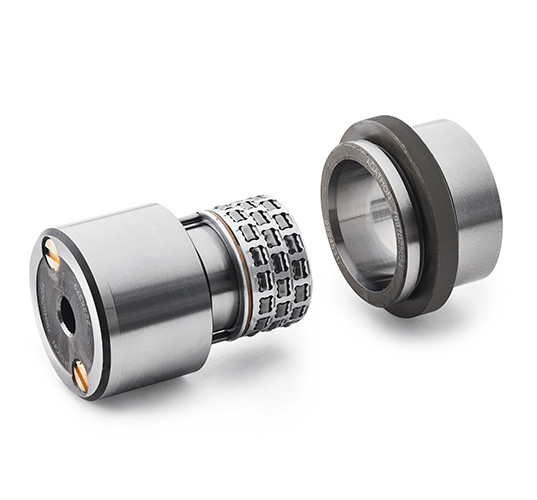

中心定位系统
对于冲压和成型模具来说，这是一个新的标准。高精度圆形定位中心可以保证导向精度，并且在开始定位时就均化最大载荷，集成式滚柱框始终保持预载荷。
特征
- 紧凑，即时安装
- 不限制开模行程
- 只能低速使用
- 自由滚动，不粘滑
- 中心重复定位误差在微米级
- 很高的初始承载能力和高刚度
应用
- 深冲压和精密冲裁
- 复合模具，旋转/平移模具
- 板的中心定位
- 生产设备
