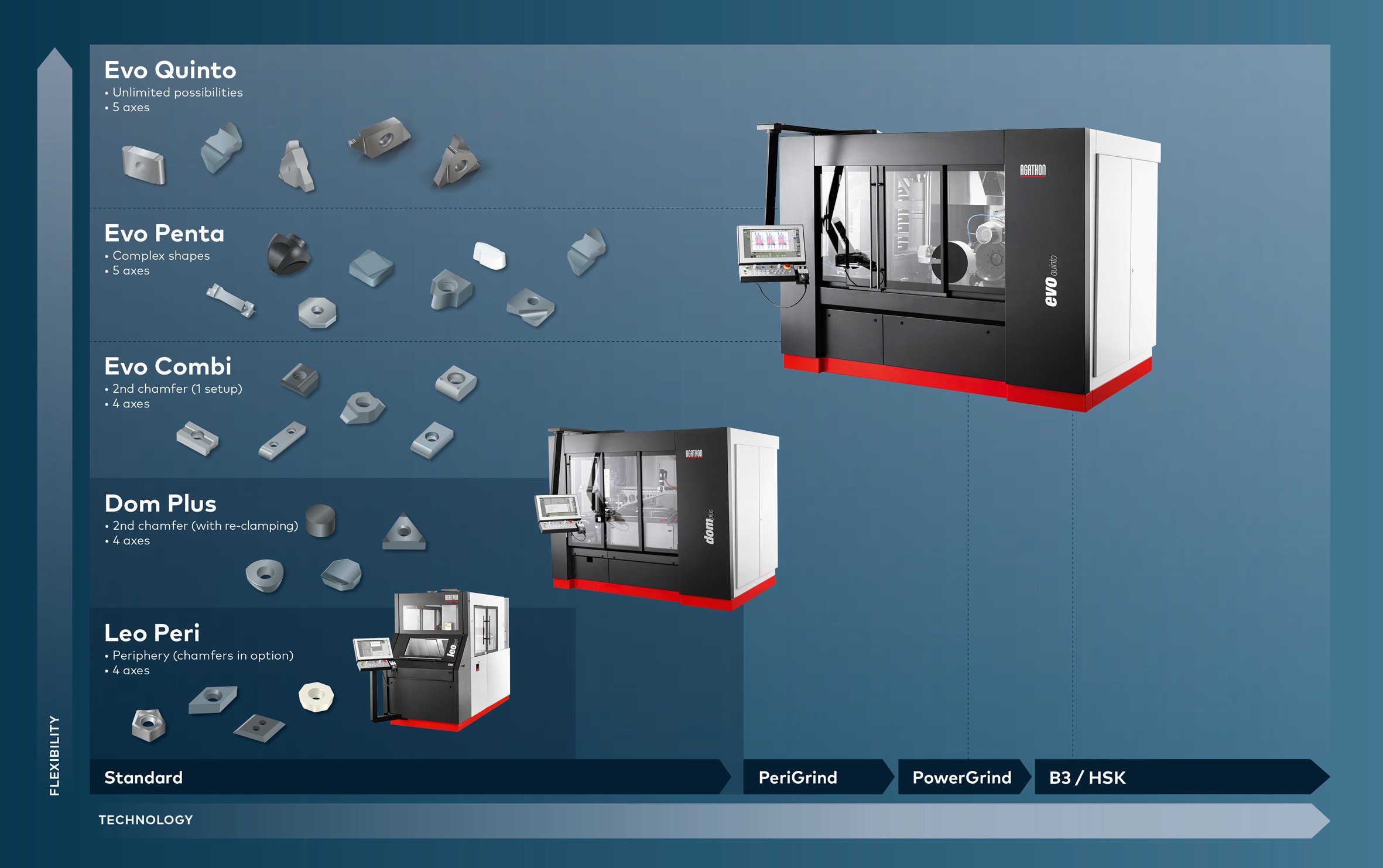

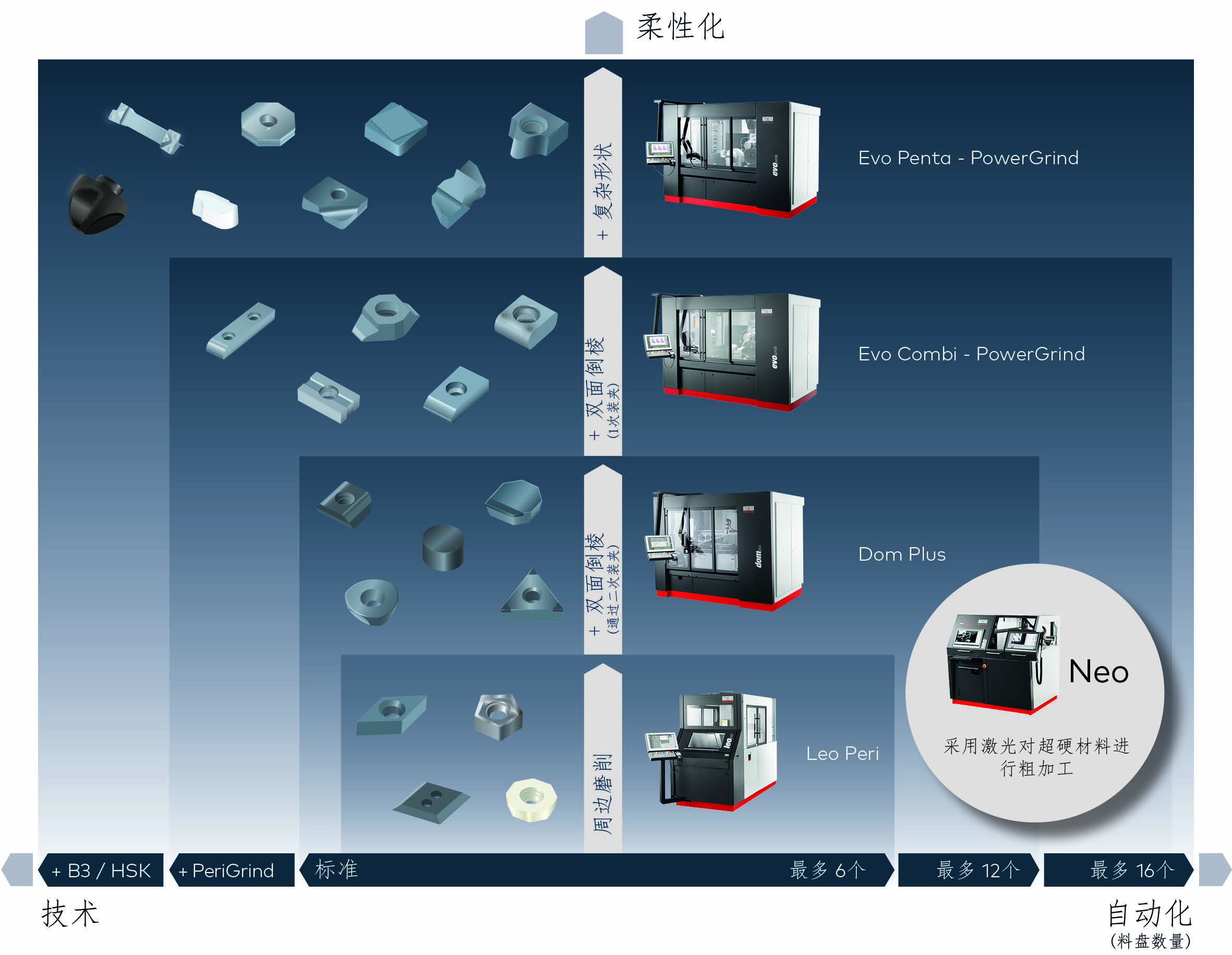

我们的设备
Leo, Dom 和Evo经过我们技术革新并通过严格试验验证，所有的机床设备在阿格顿瑞士工厂所在地Solothurn的Bellach研发和制造
 |
 |
 |
 |
 |
|
|---|---|---|---|---|---|
| Leo Peri | Dom Plus | Evo Combi | Evo Penta | Evo Quinto | |
| 可加工材质 | 硬质合金、金属陶瓷、陶瓷、CBN、PCD | 硬质合金、金属陶瓷、陶瓷、CBN、PCD | 硬质合金、金属陶瓷、陶瓷、CBN、PCD | 硬质合金、金属陶瓷、陶瓷、CBN、PCD | 硬质合金、金属陶瓷、陶瓷、CBN、PCD |
| 最小加工内径 | 3.96mm | 3.96mm | 3.96mm | 3.96mm | 3.96mm |
| 最大加工外径 | 35mm | 60mm | 100mm(最大120mm) | 50mm | 大约 81 mm |
| 工件厚度 | 23.5mm | 23.5mm | 28.5mm | 29mm | 28 mm | 26 mm (取决于夹紧头) |
| 功能 | 纯周边磨削 | 周边磨削，2次装夹磨削双倒棱 | 周边磨削，1次装夹磨削双倒棱 | 1次装夹磨削复杂形状刀片 | 柔性最大化。 对于高度复杂的几何形状（槽刀片，断屑槽，正交磨削方向加工PCD等 |
| 砂轮直径∮ | 250mm | 350mm | 400mm | 400mm | 400 mm |
| 数控轴数 | 4 | 4 | 4 | 5 | 5 |
| 夹头型号 | B1 | B1 | B1 | B1, B3, HSK | B1, B3 |
| C轴回转角度 | -45°～ +36° | -90° ～ +45° | -140° ～ +140° | -140° ～ +140° | -140° ～ +140° |
| Y轴行程 | -17mm ～ +69mm | -100mm ～ +53mm | -266 ～ +352mm | -266 ～ +352mm | –266 ~ +352 mm |
| X轴行程 | -23mm ～ +36mm | -45mm ～ +100mm | -63mm ～ +223mm | -63mm ～ +223mm | –63mm ~ +223 mm |
| B轴回转速度 | 300°/s | 300°/s | 720°/s | 300°/s | 300°/s |
| 夹持力 | 500-8800N | 500-8800N | 500-8500N | 500-8500N | 500-5000N |
| 料盘数量 | 最大6个 | 最大12个 | 最大16个 | 最大16个 | 最大16个 |
| 修整方式 | 在线修整器 | 在线修整器； 或外部碗型、碟形修整器 |
在线修整器； 或超强电修整、外部碗型、碟形修整器 |
在线修整器； 或超强电修整、外部碗型、碟形修整器 |
内接: DirectCupDress 在线修整, PowerGrind 放电修整, 外接, 附加功能: CupDress 杯型修整. ExternPeriDress 外接蝶形修整, ExternCombiDress 外接组合修整 |
| 可选部件 | 力检测系统 3D模拟 AGP-ISO图形化编程 数据池 工业4.0 |
力检测系统 3D模拟 AGP-ISO图形化编程 数据池 工业4.0 |
力检测系统 3D模拟 AGP-ISO图形化编程 数据池 工业4.0 超强电修整 砂轮周边磨削 |
力检测系统 3D模拟 AGP-ISO图形化编程 数据池 工业4.0 超强电修整 砂轮周边磨削 |
Force measurement 磨削力监测 3D simulation 3D模拟 3D measuring probe 3D测量头 AGP-Iso 图形化编程 Datapool 数据库 SmartConnectivity 智能连接 PowerGrind 放电修整 PeriGrind 砂轮外圆磨削 |
| 机床尺寸（长x宽x高） | 1290mm x 2980mm x 2140mm | 2750mm x 2100mm x 2290mm | 3060mm x 2100mm x 2290mm | 3060mm x 2100mm x 2290mm | 3060mm x 2100mm x 2290mm |
| 机床重量 | 3099kg | 5350kg | 5800kg | 5800kg | 5800kg |
| Leo Peri | Dom Plus | Evo Combi | Evo Penta | Evo Quinto | |
|
|
|
|
|
