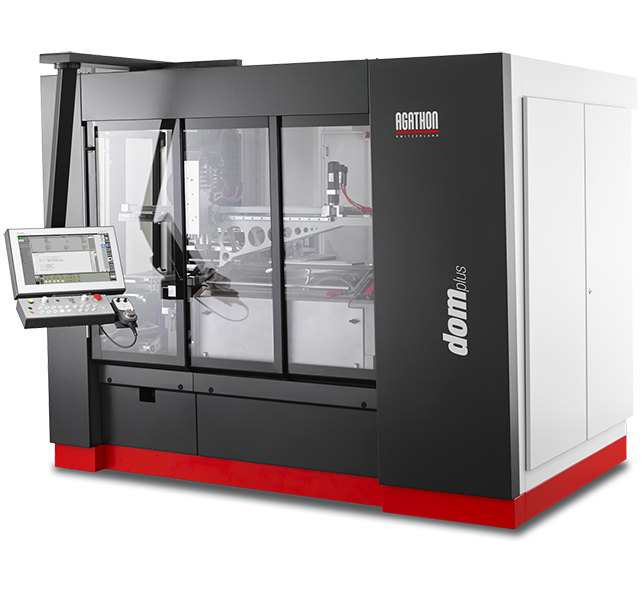

Dom Plus- 高精度4轴磨削中心。适用于可转位刀片的周边磨削, 并可通过二次装夹,磨削双倒棱

Dom_plus_imagemap
icon

兼容性

工具、操作和编程,最大限度的与阿格顿其他机床兼容.

icon

可操作性

1800旋转夹头,具有很高的灵活性,可磨削第二个倒棱。

icon

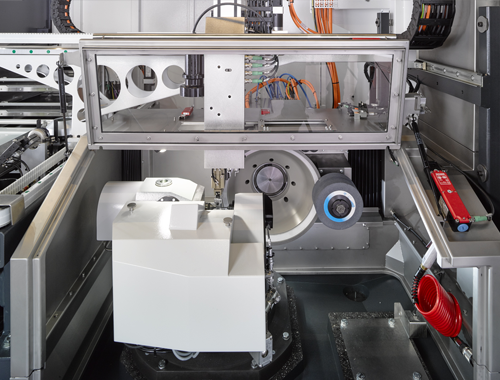

磨削区

紧凑,全封闭的磨削空间,砂轮直径350mm。

icon

可连接性

广泛的可连接性和数据管理

下载产品介绍

Dom Plus 加强型概述

Dom Plus 加强型 –机床基型
  • 设计简洁,具有良好的可视性,辅助装置可放置在机床顶部
  • 180°旋转夹头,具有很高的灵活性,可磨削第二个倒棱。
  • 料仓系统有4层,可以放置8到12个料盘。
  • x, y 和c轴采用最先进的直驱技术。
  • 可以配置在线修整器或外部修整器。
  • 紧凑,全封闭磨削空间
  • 砂轮直径350mm
  • 工具、操作和编程,最大限度的与阿格顿其他机床兼容
技术参数
料盘数量 8 ~ 12个
磨削砂轮直径 350 mm
机床尺寸
(长x宽x高)
2.75m x 2.10m x 2.22m
(含指示灯 2.60m)
工作高度 950mm
机床重量 5300 kg
C轴回转角度 -90° ~ +45°
可磨削外径、内径 最大60mm、最小3.96mm
可磨削刀片厚度 最大23.5mm
可磨削材质 硬质合金、金属陶瓷、陶瓷、CBN、PCD
易用性
  • 采用人体工程学设计,具有良好的可视性和可达性。
  • 不断开发并完善的阿格顿操作理念和软件。
  • 采用独一无二的,专用的编程语言。
  • 对于ISO(AGP ISO)刀片的加工,可选择专用软件,图形化编写程序
  • 简单可重复教学
  • 紧凑的,全封闭磨削空间,便于清洁
  • 具有很好的可达性,便于维护
  • 针对程序,操作和维护,有专用的方便用户理解和掌握的培训方案
可选项
  • 对于ISO(AGP ISO)可转位刀片,采用图形化编程

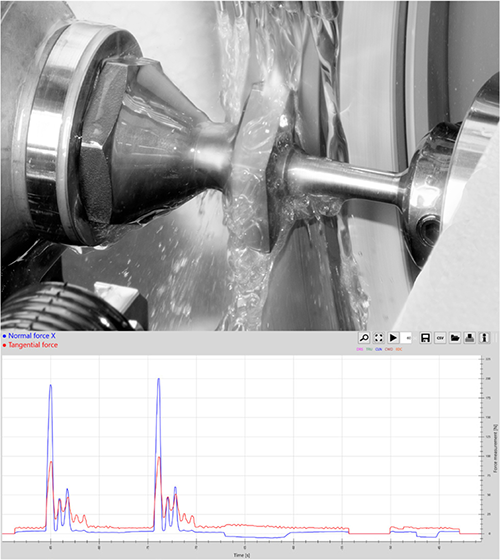

  • 可检测正应力和切应力的力检测系统,方便控制和优化加工过程。
  • 可用于检测刀片排列和烧结点识别的可视化系统
  • 可很方便的实现网络连接和数据管理

Dom Plus 加强型的杰出性能

高度自动化和灵活性

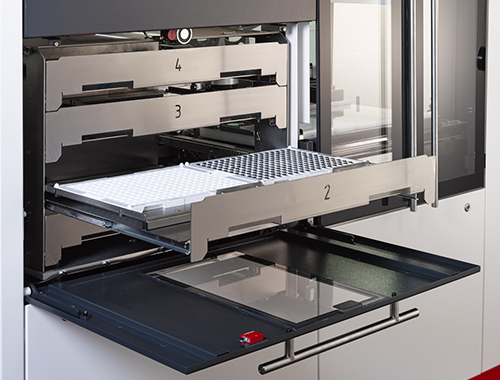

  • 标准的料仓系统,拥有4层空间,每层空间可放2到3料盘

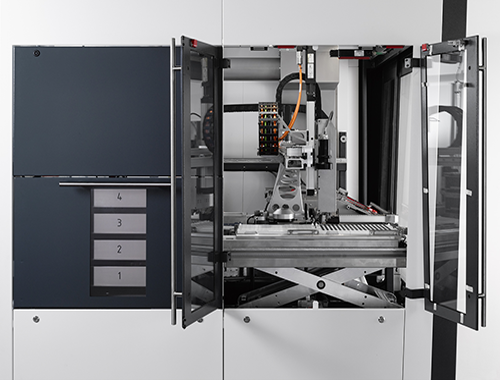

  • 线性机械手可以到达料盘区域的所有位置
  • 辅助装置可放置在机床顶部
  • 180°旋转夹头可实现第二边的倒棱和进行其他工序加工
  • 高分辨率的可视系统
  • 很高的过程稳定性
工件生产成本低
  • 灵活的机械手和内部修整,使停机时间短
  • 标准化的阿格顿工具,并且与原有机床兼容
  • 离线编程和图形模拟,便于快速更换产品
  • 通过持续的节能设计,减少能源需求
  • 零部件维护成本很低
最大可用性
  • 最先进的技术,低维修成本
  • 非常短的换装/安装时间
  • 瑞士设计并制造
  • 快速,高效的远程诊断服务和现场服务
