周边磨削满足您的产品定制化需求 FormDress,阿格顿在其Evo CombiEvo Penta这两款磨床上进一步扩展了它的应用范围。使其拥有了更多的功能。

采用FormDress,砂轮的外缘可以伸入工件表面磨削更为复杂的轮廓。
FormDress是阿格顿的最新创新。它使得砂轮外缘被修整成与复杂工件轮廓相吻合,从而完成对该复杂轮廓的磨削。PeriGrind给操作者提供了仅仅采用砂轮前端面磨削工件以外的采用砂轮外缘参与磨削的方案。或者在实际应用中:操作者决定是采用砂轮前端面磨削还是采用砂轮外缘磨削或者两者相结合。从而使他能够以最小的代价扩展工艺工程成为可能。可见,加入了PeriGrind这一选项并没有牺牲前端面磨削的高效性。

除此之外,事实上砂轮的侧面并没有完全接触到工件只是其外圆边缘参与磨削。采用这种方法那些砂轮前端面无法触及的几何特征将能够被加工,例如对组合刀片的内凹形状和保护倒棱的加工。

为了能够从PeriGrind功能中获利,硬件方面,砂轮的外缘需要修整装置修整;软件方面,相应的修整程序也被整合进软件系统。上述两者的成本都很低,对操作者的培训花销也很小。编程语句也始终如一地延续以往的编程语言,任何有过阿格顿磨床操作经验的人都不会感到有任何困难。另外修整功能被激活或者定期被激活,以保证稳定的加工品质。PeriGrind也提供采用当前测量头实现测量的选项。它以一种很透明的方式补偿砂轮在使用过程中的消耗量。



FormDress – 用砂轮周边磨削复杂形状

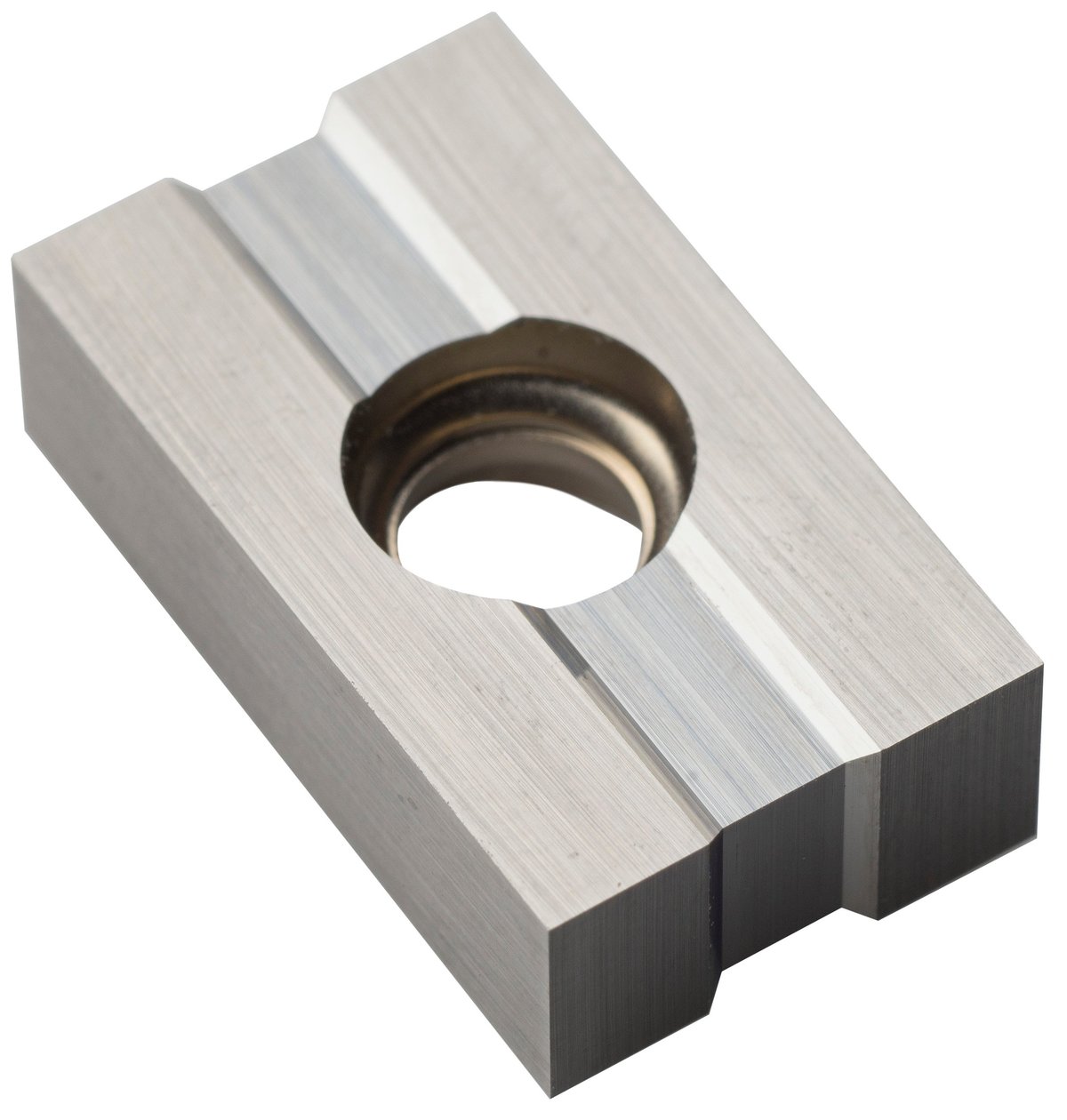

采用FormDress,操作者通过磨削复杂形状延伸已有的PeriGrind能力。这句话怎么理解?例如让我们取一片可转位刀片,刀刃处开槽以作为夹紧系统接口(图 1)。 砂轮的端面将无法加工,这就意味着砂轮周边的表面必须与刀槽的形状相吻合。该形状已经被为FormDress所特别设计的修整装置修整出来了。修整装置上的各个金刚石砂轮按照被加工特征的形状将砂轮周边修整成形,从而加工出该可转位刀片。开槽刀片的加工过程中能够找到更多的FormDress以完成加工的例子。

CTO Dr. Stephan Scholze 解释说:“采用FormDress,可以进一步拓展我司机床的应用领域和加工能力,再一次使得操作者的加工手段变得更加柔性。”另外,正如 Scholze所言: “客户获得了更高的成本与效益的均衡。 采用PeriGrind,在一次夹紧过程中操作者可以将砂轮端面磨与周边磨相结合,从而使其缩短成品加工工艺链上的至少一个加工工序。反之,这也提高了机床的加工效率。

另外,应该指出各个不同的形状都是通过现有的,高硬度的砂轮和高精度的机床轴系统,通过对X轴和Y轴进行插补运动获得的。上述这些的优势不仅体现在紧凑的设计和在合理价格区间中所能获得的最高精度,同时也能通过简易的方式使机床得以升级。阿格顿在其Evo Combi和Evo Penta这两款磨床上提供FormDress功能。

FormDressGrafik_gross

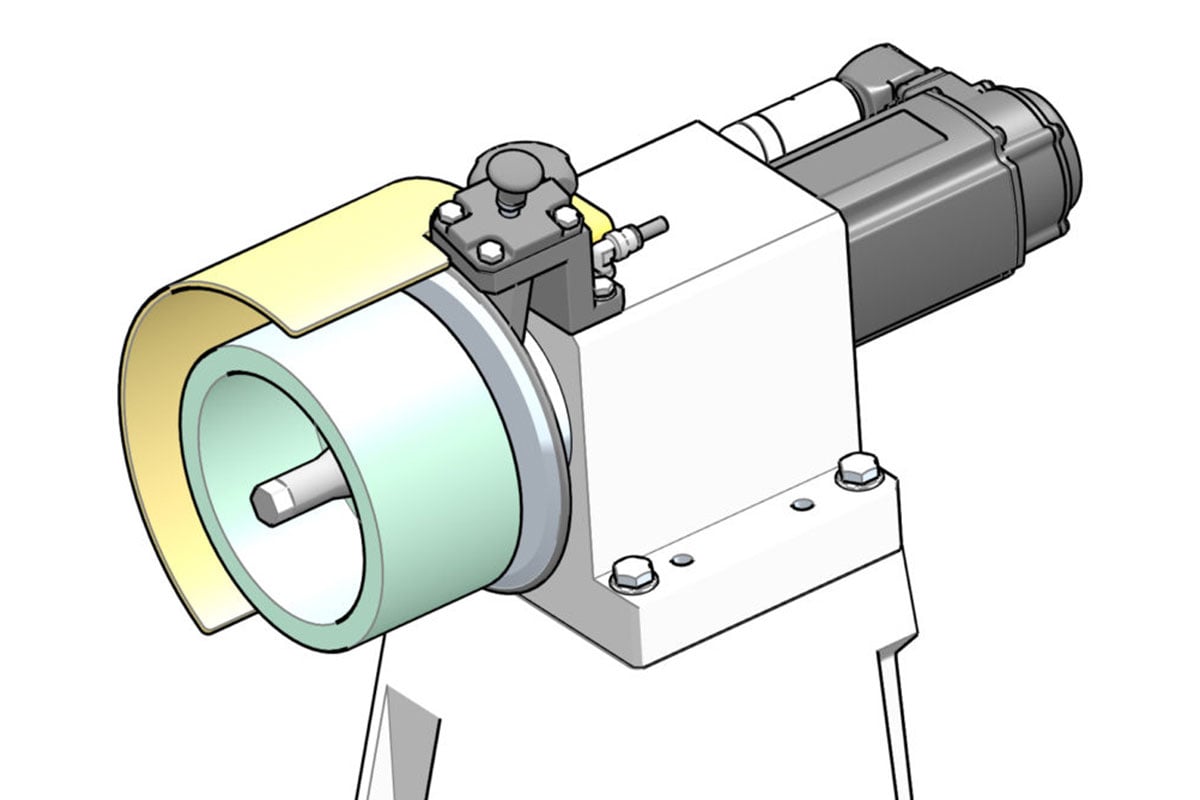

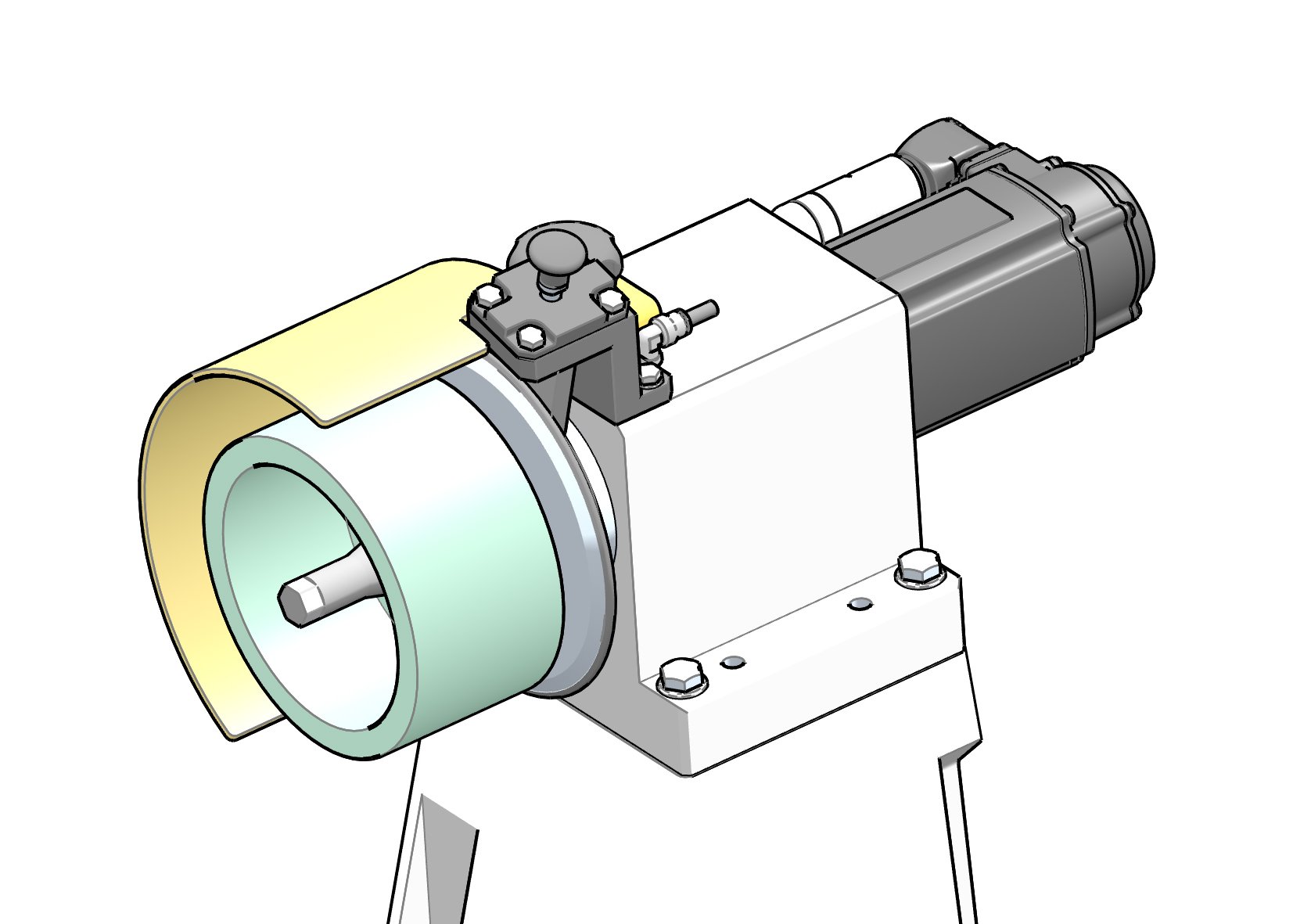

图示是 FormDress 修整装置。它可以被整合到Evo Penta 和 Evo Combi上。

FormDressGrafikAbrichtprozess_800_1200

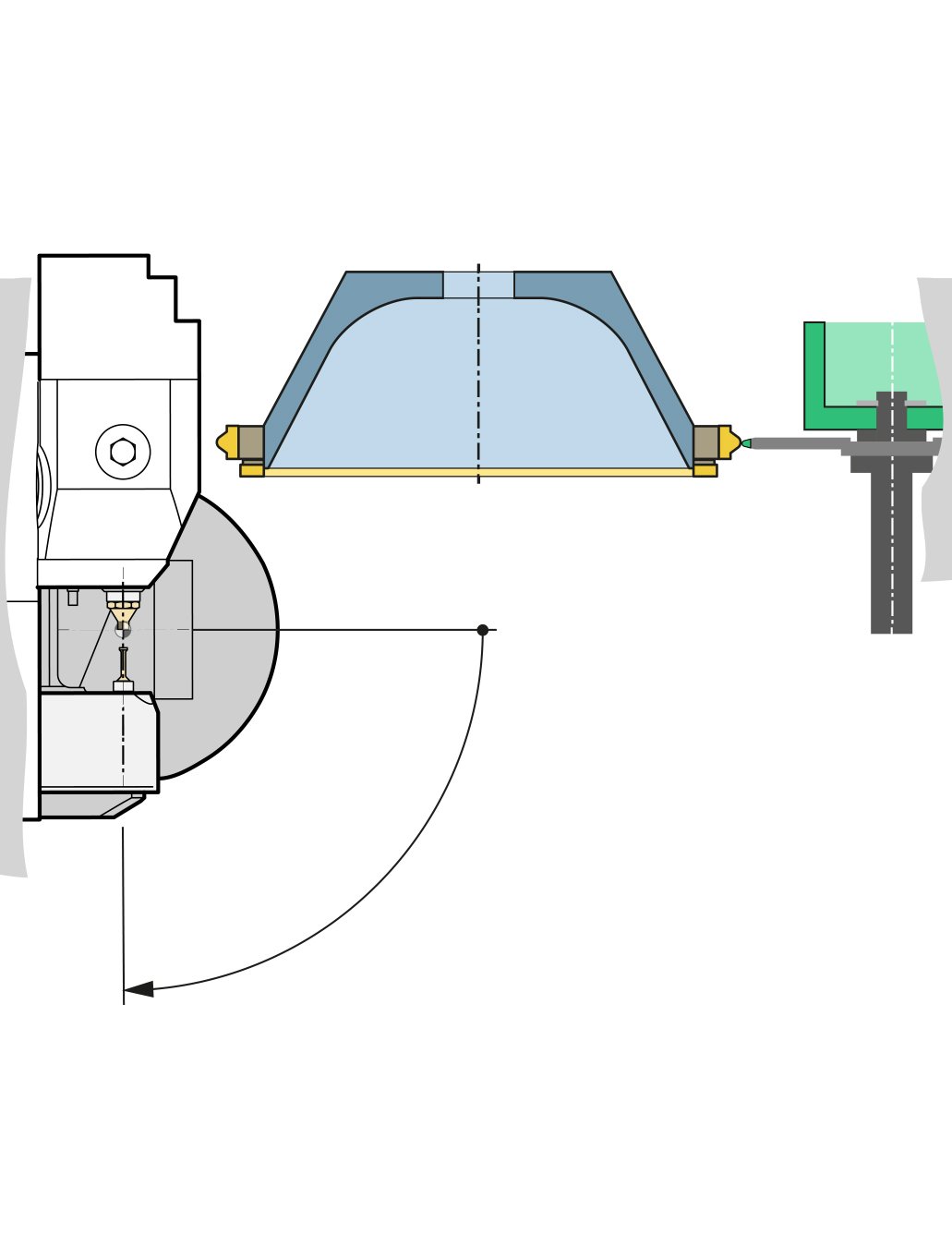

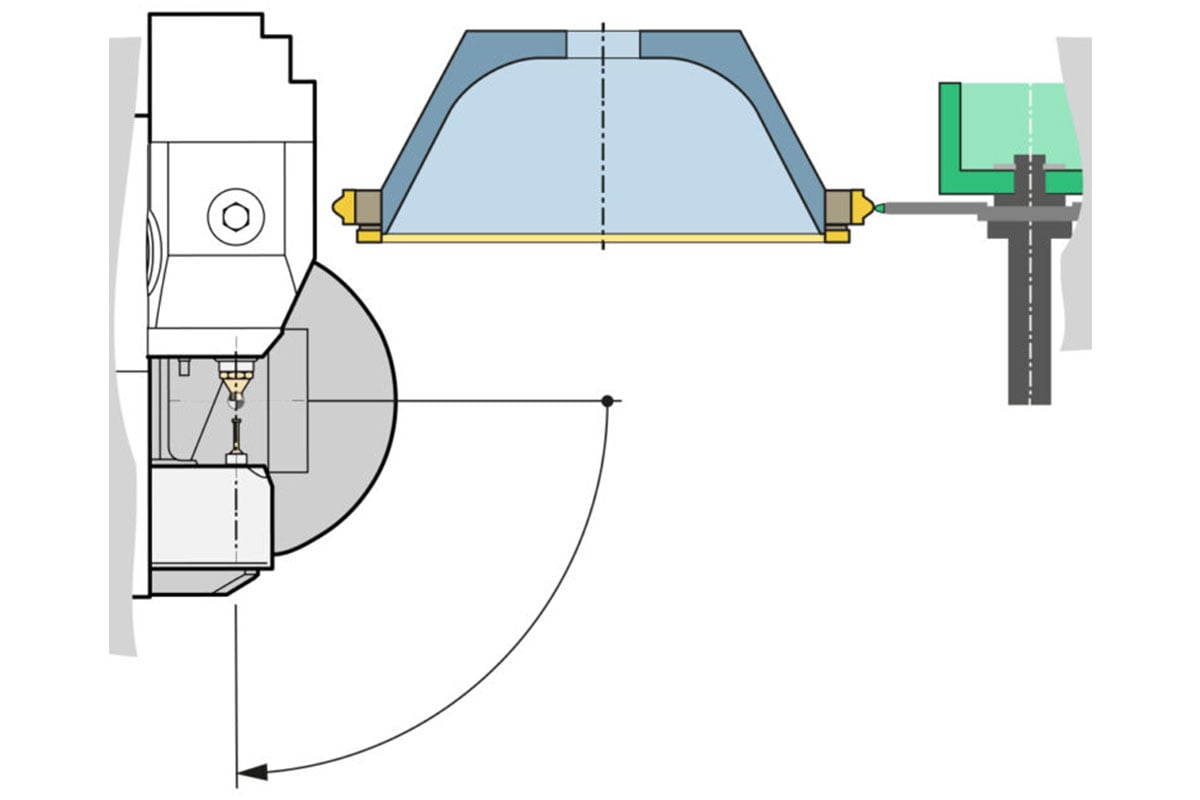

图示是 FormDress 修整过程。

FormDressAnwendungsbeispiel_800_1200

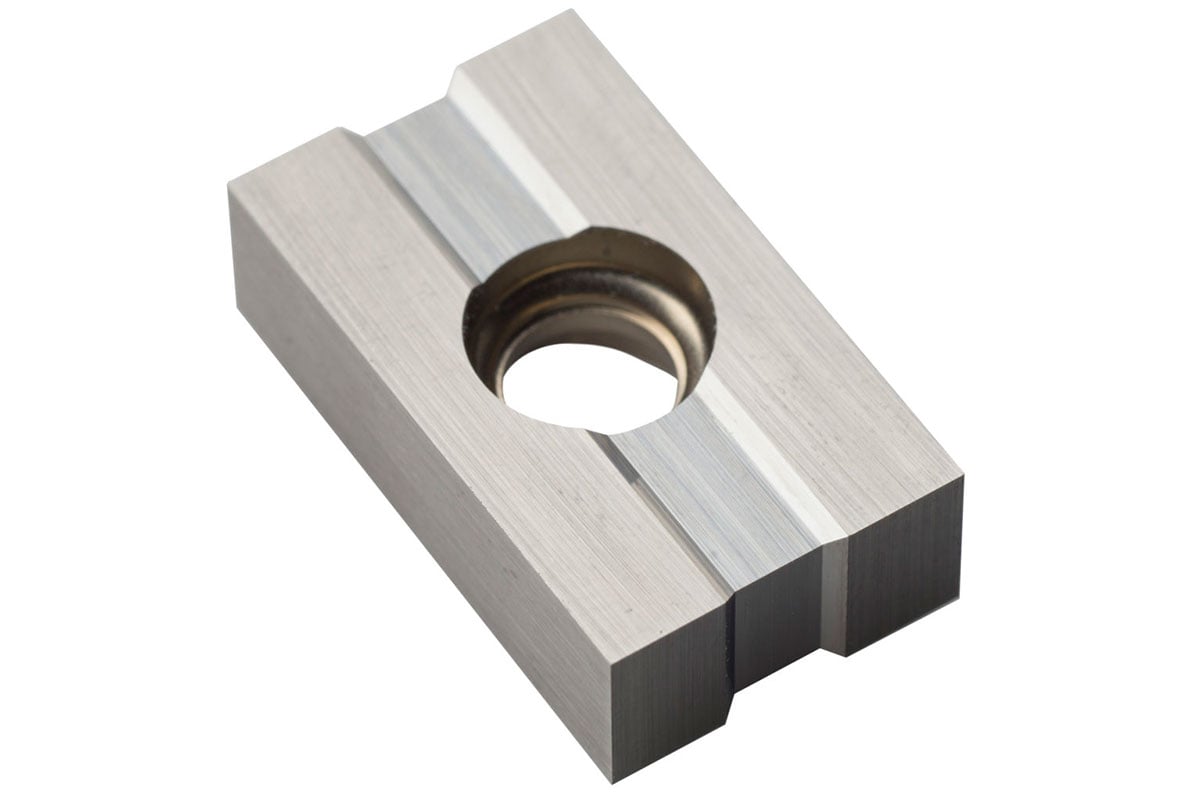

断屑槽可以用砂轮外缘加工,加工前FormDress已经对砂轮完成了成形修整。
